在流態(tài)化爐中，粒子是加熱介質(zhì)，它在氣流作用下，形成紊流，與被加熱工件進(jìn)行無規(guī)則的碰撞，從而進(jìn)行傳熱和傳質(zhì)，完成熱處理過程。

    　粒子又是形成流態(tài)的主體，它影響到是否可形成均相的流態(tài)化和均相的熱處理氣氛狀態(tài)，影響爐內(nèi)溫度均勻度和氣體的消耗量。

    　通常把流態(tài)化粒子分為四類，即A(細(xì)順粒)、B(粗預(yù)粒)、C〔過細(xì)穎粒)、D(過粗顆粒)類，如圖所示。

    　平均顆粒粒徑在2µm以下時(shí)易吹散，難于形成正常流態(tài)化;平均穎粒粒徑在0.5mm以上的，也難于形成正常流態(tài)化，一般用于噴動(dòng)床;粒徑在40～100µm之間。氣一固密度差為1000～4000kg/立方米的，是最易形成流態(tài)化的預(yù)粒。

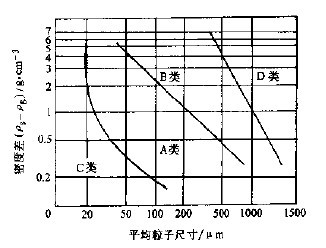

圖：流態(tài)化爐粒子分類圖

    　熱處理流態(tài)化爐常用的粒子隨爐型而異。

    　1、碳粒，碳粒是導(dǎo)電性粒子，在流態(tài)爐中與空氣發(fā)生燃燒反應(yīng)，主要用子電極加熱的流態(tài)化爐，碳粒微粉易飛揚(yáng)，應(yīng)良好除塵。

    　碳粒在800℃以下為弱氧化性，800～900℃呈中性，1000℃以上呈滲碳性。碳粒的堆集密度為0.75g/立方厘米，用碳粒做為流態(tài)化粒子時(shí)，其粒度組成推薦選配范圍如表所示。

   　 2、耐火材料顆粒，用得最多的是剛玉(主要成分是Al2O3顆粒，它是中性粒子，與熱處理氣氛一般不發(fā)生反應(yīng)，耐高溫，耐磨，用子中高溫的耐火材料粒子應(yīng)不含F(xiàn)e,以免Fe熔化粘結(jié)粒子。



表：粒度組成推薦選配范圍



  　 3、氧化鋁空心球。這類粒子因體積密度小，有利于降低初始化速度，圓形度好，易均勻流化;主要缺點(diǎn)是強(qiáng)度較低，易破碎，使用中需定期篩分。市場購人的空心球孺經(jīng)水選篩分。

   　 氧化鋁空心球的堆集密度約為0.35g/cm3 .它用于滲碳、滲氮和保護(hù)加熱的外部加熱流態(tài)化粒子滬時(shí).常選用平均粒徑小于0.15mm的粒子，以減少氣氛的消耗量;用于內(nèi)部然燒的流態(tài)粒子爐，工作溫度為900℃時(shí)，平均粒徑約為0.7mm；工作溫度為1050℃時(shí)，平均粒徑約為1. 1mm。
