淬火油槽,淬火爐淬火介質攪拌的方法

　　1、手動攪拌

　　用人力夾持淬火件在淬火介質中作上下或圓環形或“8”型擺動，可達到1.1～1.8m/s的運動速度，但重現性差。

　　2、噴射式攪拌

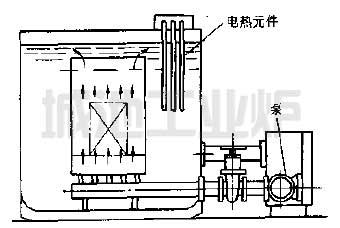

　　利用泵愉輸入淬火介質，進行噴射攪拌，攪拌速度可達4.0～30m/s，特殊的可達150m/s。泵的壓力一般為0.2～0.3MPa。圖為噴射式淬火油槽，利用設在淬火槽槽底的油噴頭，增加攪拌作用。淬火介質可使用壓縮空氣攪拌。

圖 噴射式淬火油槽

　　3、螺旋槳攪拌

　　利用螺旋槳攪拌淬火槽淬火介質，可獲得良好的紊流效果，其排送液體量10倍于相同功率的離心泵的排送能力。螺旋槳無需管道，容易安裝、取出和維修。圖為螺旋槳攪拌器圖。

圖 螺旋槳攪拌器圖

1—左向螺帽 2—葉輪 3—工藝板 4—擋環 5—軸 6—底座 7—軸承座 8—V型帶 9—上壓蓋 10一帶輪 11—緊固螺母 12—止動墊圈 13—防護罩 14—單列調心球軸承 15—軸套 16—密封圈 17—下壓蓋 18—緊固螺母 19—錐套 20—雙列調心球軸承
