氯化鈉水溶液的冷卻特性及溶液濃度對(duì)冷卻能力的影響見(jiàn)圖。

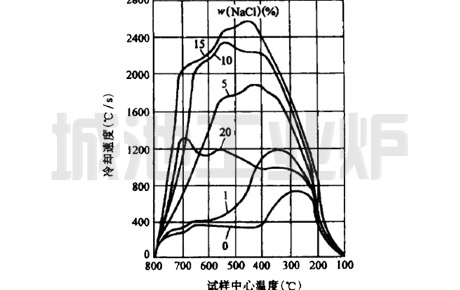

圖  氯化鈉水溶液的的冷卻能力
(探頭為的銀球，溫度20℃，試樣移動(dòng)速度為25cm/S)

    15%的NaCl水溶液最大冷速約2600℃/s(水為℃/s),最大冷速對(duì)應(yīng)的溫度約450℃(水為280℃);15%NaCl水溶液的特性溫度為750℃（水為380℃);15%NaCl水溶液800-400℃的平均冷速為水的10倍左右；15%NaCl水溶液400℃以下的冷卻速度略高于水。顯然，15%NaCl水溶液的冷卻特性優(yōu)于水。原因在于淬火冷卻初期的蒸汽膜階段，由于鹽水溶液中水的汽化鹽結(jié)晶黏附在工件表面，鹽的導(dǎo)熱系數(shù)與膨脹系數(shù)與鋼件差別很大，導(dǎo)致結(jié)晶鹽爆破，機(jī)械地破壞了蒸汽膜，使沸騰階段提前到來(lái)，結(jié)果使特性溫度提高及高溫區(qū)的冷卻速度明顯加快。
