卡盤(pán)爪，材料為20Cr。該零件有齒，橫截面突變，形狀復(fù)雜。原采用滲碳一雙液淬火(水泮、油冷），工件畸變超差大，質(zhì)量也不穩(wěn)定。后改用密度為1.38~1.42g/cm3的氯化鈣水溶液，畸變量大大減小，齒部畸變量在0.1~0.15mm以下，處理2000個(gè)零件，全部合格。

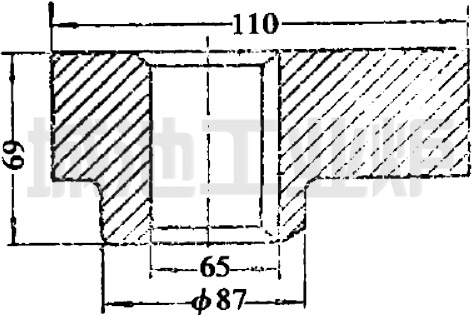

圖  凸輪(40Cr)
