板式熱交換器

　　板式熱交換器是一種換熱設備，適用于氣-氣，液-液，氣-液對流傳熱，以及用于蒸汽冷凝和液體蒸發傳熱。該產品具有傳熱效率高、污垢自清能力強、體積小、價格便宜、使用可靠等優點。城池牌板式熱交換器是專門針對淬火槽的冷卻需求定制的淬火介質、淬火油、水等與冷卻水的熱能交換、冷卻及廢熱回收。

板式熱交換器是由沖壓成形的凹凸不銹鋼板組成。兩相臨板片之間的凹凸紋路成180度相對組合，因此板式熱交換器兩板片之間的凹凸脊線形成了交錯的接觸點，將接觸點以真空焊接方式結合后，就形成了板式熱交換器的耐高壓交錯流通結構，這些交錯的流通結構使得板式熱交換器內的冷熱流體產生強烈紊流而達到高換熱效果。

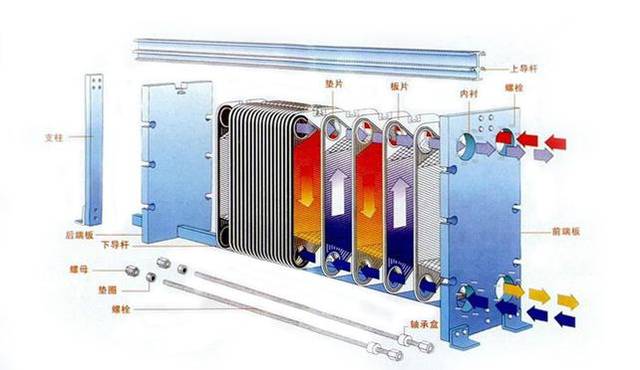

板式換熱器結構

板片、密封墊片、固定板、活動板、夾緊螺栓及螺母、上下導桿，支柱

　　板式熱交換器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的流道內，形成熱交換。流體的流量，物理性質，壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支承點，足以承受介質間的壓力差。金屬板和活動板壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上。
